L'area della sezione efficace è definita
.
Ed è l’area che avrebbe la sezione di efflusso
se, a parità di portata, tutto il processo avvenisse reversibilmente. Essa è
facilmente calcolabile ad ogni posizione angolare quando è nota la legge di
alzata della valvola. L'integrale della curva dell'area efficace tra gli angoli
di apertura e di chiusura fornisce una valutazione della permeabilità del
sistema considerato, cioè della sua attitudine a far fluire una portata sotto
salti di pressione prefissati.

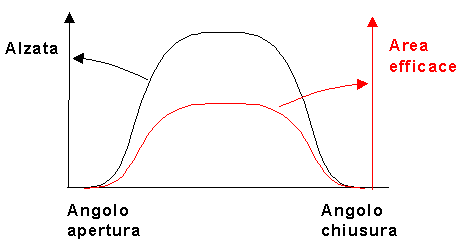

Figura 10: Curva di alzata valvola e andamento dell’area efficace in funzione dell’angolo di rotazione (andamento qualitativo). |
